مرحبًا يا من هناك! كمورد للفلنجات المصنوعة من الفولاذ المقاوم للصدأ، غالبًا ما يتم سؤالي عن كيفية التحقق من استواء هذه المكونات الأساسية. تُستخدم الفلنجات المصنوعة من الفولاذ المقاوم للصدأ في مجموعة واسعة من الصناعات، بدءًا من السباكة وحتى النفط والغاز، ويعد ضمان تسطيحها أمرًا بالغ الأهمية لتحقيق الختم المناسب والأداء العام. في منشور المدونة هذا، سأشارك بعض الأساليب والنصائح العملية حول كيفية التحقق من استواء شفة الفولاذ المقاوم للصدأ.
لماذا يهم التسطيح؟
قبل أن نتعمق في طرق التحقق، دعونا نتحدث بسرعة عن سبب أهمية التسطيح. يمكن أن تتسبب الحافة غير المسطحة في حدوث تسربات في نظام الأنابيب. عندما يتم ربط شفتين معًا، فإنهما يحتاجان إلى عمل ختم محكم ومتساوي. إذا كانت إحدى الشفتين أو كلتيهما ملتوية أو غير مستوية، فستكون هناك فجوات يمكن للسوائل أو الغازات الهروب منها. ولا يؤدي هذا إلى عدم الكفاءة فحسب، بل قد يشكل أيضًا خطرًا على السلامة في بعض الصناعات.
التفتيش البصري
الخطوة الأولى في التحقق من استواء شفة الفولاذ المقاوم للصدأ هي فحص بصري بسيط. احصل على مصباح يدوي جيد وألق نظرة فاحصة على سطح الحافة. ابحث عن أي علامات واضحة للتلف، مثل الخدوش أو الخدوش أو التواء. في بعض الأحيان، مجرد نظرة سريعة يمكن أن تكشف عن مشاكل كبيرة.
إذا لاحظت أي مخالفات واضحة، فهذه علامة حمراء. قد يلزم استبدال الحافة المتضررة بشدة على الفور. حتى الخدوش البسيطة يمكن أن تؤثر على التسطيح والقدرة على إنشاء ختم مناسب، لذا انتبه لها أيضًا.
باستخدام حافة مستقيمة
إحدى الطرق الأكثر شيوعًا والمباشرة للتحقق من استواء الحافة هي استخدام حافة مستقيمة. يمكنك الحصول على حافة معدنية أو حافة مستقيمة دقيقة من متجر الأدوات المحلي لديك. ضع الحافة المستقيمة عبر سطح الحافة بزوايا مختلفة.
إذا كانت هناك فجوات بين الحافة المستقيمة والشفة، فهذا يعني أن الحافة ليست مسطحة. يمكنك استخدام مقياس التحسس لقياس حجم هذه الفجوات. مقياس المحسس عبارة عن مجموعة من الشرائح المعدنية الرفيعة ذات السماكات المختلفة. قم بتحريك الشريط المناسب داخل الفجوة لتحديد مدى البعد عن التسطيح.
ومن الناحية المثالية، ينبغي أن تكون الفجوة ضئيلة. تحدد معايير الصناعة عادةً الحد الأقصى المسموح به للفجوة لأنواع مختلفة من الفلنجات. على سبيل المثال، في بعض التطبيقات، قد تكون الفجوة التي تزيد عن 0.002 بوصة غير مقبولة.
أجهزة القياس بالليزر
للحصول على نهج أكثر دقة وعالية التقنية، يمكنك استخدام أجهزة القياس بالليزر. تعمل هذه الأجهزة عن طريق إصدار شعاع ليزر عبر سطح الحافة وقياس المسافة عند نقاط متعددة.
تتمثل ميزة استخدام جهاز القياس بالليزر في أنه يمكنه تقديم خريطة تفصيلية لسطح الحافة بسرعة. يمكنه اكتشاف حتى أدنى الاختلافات في التسطيح التي قد تفوتها الحافة المستقيمة. يمكن أيضًا توصيل بعض أجهزة الليزر بجهاز كمبيوتر، مما يسمح لك بتحليل البيانات وإنشاء التقارير.
ومع ذلك، فإن أجهزة القياس بالليزر يمكن أن تكون باهظة الثمن. إذا كنت شركة صغيرة أو تحتاج فقط إلى فحص الشفاه من حين لآخر، فقد يكون مقياس الحافة المستقيمة والمحسس خيارًا أكثر فعالية من حيث التكلفة.
طريقة اللوحة السطحية
طريقة أخرى موثوقة هي طريقة اللوحة السطحية. ستحتاج إلى لوح مسطح كبير مصنوع من الجرانيت أو الحديد الزهر. ضع الحافة على لوحة السطح واستخدم مؤشر الاتصال لقياس اختلافات الارتفاع عبر سطح الحافة.
مؤشر الاتصال هو أداة دقيقة يمكنها اكتشاف التغيرات الصغيرة جدًا في الارتفاع. حرك المؤشر عبر الحافة بنمط شبكي، وقم بأخذ القياسات على فترات منتظمة. تسجيل القراءات وحساب القيم القصوى والدنيا. يمنحك الفرق بين هذه القيم فكرة عن انحراف تسطيح الحافة.
هذه الطريقة دقيقة جدًا ولكنها قد تستغرق وقتًا طويلاً. غالبًا ما يتم استخدامه في مختبرات مراقبة الجودة حيث تكون هناك حاجة إلى قياسات دقيقة.
أنواع الشفاه الفولاذ المقاوم للصدأ والتسطيح

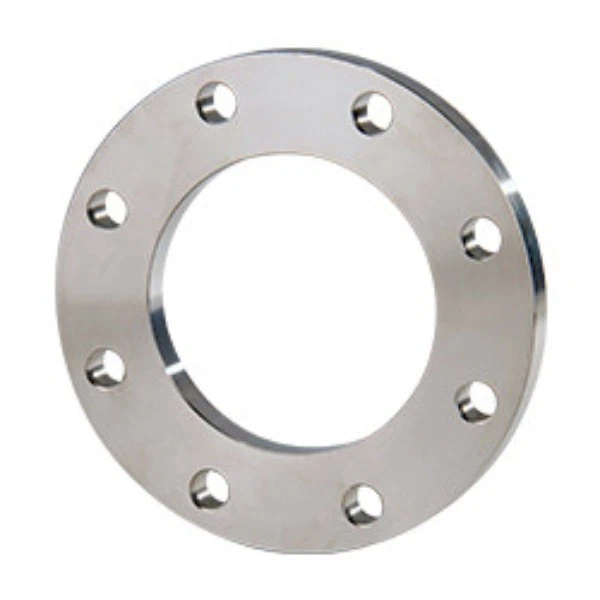

عندما يتعلق الأمر بأنواع مختلفة من الفلنجات المصنوعة من الفولاذ المقاوم للصدأ، يمكن أن تختلف متطلبات التسطيح. على سبيل المثال،شفة الصلب اللحام المسطحيستخدم عادة في تطبيقات الضغط المنخفض. على الرغم من أنها لا تزال بحاجة إلى أن تكون مسطحة نسبيًا، إلا أن تحمل التسطيح قد يكون أكثر تسامحًا قليلاً مقارنة بالفلنجات المستخدمة في أنظمة الضغط العالي.
الشفاه المزورة غير القابل للصدأمعروفة بقوتها ومتانتها. غالبًا ما تستخدم هذه الشفاه في التطبيقات الحرجة حيث يكون الختم المثالي ضروريًا. ونتيجة لذلك، فإن متطلبات التسطيح للفلنجات المصنوعة من الفولاذ المقاوم للصدأ عادة ما تكون أكثر صرامة.
ASTM A182 F347 شفةهو نوع محدد من الفلنجات التي تلبي معايير ASTM معينة. تتضمن هذه المعايير أيضًا متطلبات التسطيح. عند التعامل مع الفلنجات المتوافقة مع ASTM، من المهم اتباع المواصفات الدقيقة لضمان الأداء المناسب.
العوامل المؤثرة على تسطيح الحافة
هناك العديد من العوامل التي يمكن أن تؤثر على تسطيح شفة الفولاذ المقاوم للصدأ. أثناء عملية التصنيع، يمكن أن تؤدي المعالجة غير الصحيحة أو المعالجة الحرارية إلى حدوث تشوه. إذا لم يتم تبريد الحافة بالتساوي بعد المعالجة الحرارية، فيمكن أن تتطور إلى ضغوط داخلية تؤدي إلى التشويه.
قد يؤدي النقل والمناولة أيضًا إلى إتلاف الحافة. يمكن أن يؤدي التعامل الخشن مع الشفاه أو إسقاطها أو تكديسها بشكل غير صحيح إلى حدوث خدوش وتزييف. حتى ظروف التخزين مهمة. إذا تم تخزين الفلنجات في بيئة رطبة، فإنها يمكن أن تصدأ، مما قد يؤثر أيضًا على تسطيحها.
الحفاظ على تسطيح الحافة
بمجرد التحقق من استواء حوافك المصنوعة من الفولاذ المقاوم للصدأ والتأكد من استيفائها للمتطلبات، فمن المهم الحفاظ على استواءها. عند تركيب الفلنجات، تأكد من استخدام عزم الدوران الصحيح عند ربط البراغي. الإفراط في التشديد أو التشديد غير المتساوي يمكن أن يتسبب في اعوجاج الحافة.
تعتبر عمليات التفتيش المنتظمة أيضًا فكرة جيدة. افحص الشفاه بشكل دوري بحثًا عن علامات التآكل أو التلف أو التغيرات في التسطيح. إذا لاحظت أي مشكلات، قم بمعالجتها على الفور لتجنب حدوث مشكلات أكثر خطورة في المستقبل.
خاتمة
يعد التحقق من استواء شفة الفولاذ المقاوم للصدأ جزءًا مهمًا لضمان حسن سير نظام الأنابيب. سواء كنت تستخدم فحصًا بصريًا بسيطًا، أو حافة مستقيمة، أو جهاز قياس ليزر عالي التقنية، فإن الهدف هو التأكد من أن سطح الحافة مسطح قدر الإمكان.
باعتباري موردًا لحافة الفولاذ المقاوم للصدأ، فإنني أدرك أهمية تقديم منتجات عالية الجودة. إذا كنت في السوق للحصول على فلنجات من الفولاذ المقاوم للصدأ أو كنت بحاجة إلى مزيد من المعلومات حول متطلبات التسطيح، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في العثور على الشفاه المناسبة لاحتياجاتك الخاصة والتأكد من أنها تلبي أعلى معايير الجودة.
مراجع
- ASME B16.5 - حواف الأنابيب وتركيباتها ذات الحواف.
- ASTM A182 - المواصفات القياسية لفلنجات الأنابيب المصنوعة من السبائك المشكلة أو المدرفلة والفولاذ المقاوم للصدأ والتركيبات المطروقة والصمامات والأجزاء لخدمة درجات الحرارة العالية.
